车漆划痕能不能抛光？一个指甲就能判断，三种方法教你自己诊断
车上莫名多了一道划痕，很多人的第一反应就是”去抛光”。但抛光真不是万能的——有些划痕轻轻一抛就没了，有些划痕你磨到清漆层见底都搞不定，更有些划痕强行抛光只会把漆面抛穿。
抛光之前最重要的事情不是选蜡、不是选机，是判断划痕深度。 搞清楚划痕有多深，才知道该不该抛、怎么抛、用什么汽车抛光蜡来抛。
这篇文章教你三招：指甲测试法、水测法、目视判断法，全都不用专业设备，自己在家就能做。
一、一个指甲搞定：划痕深浅的”指甲测试法”
这招是行业内用得最多的现场判断方法，原因很简单——手指甲的触感比眼睛靠谱得多。
怎么做？

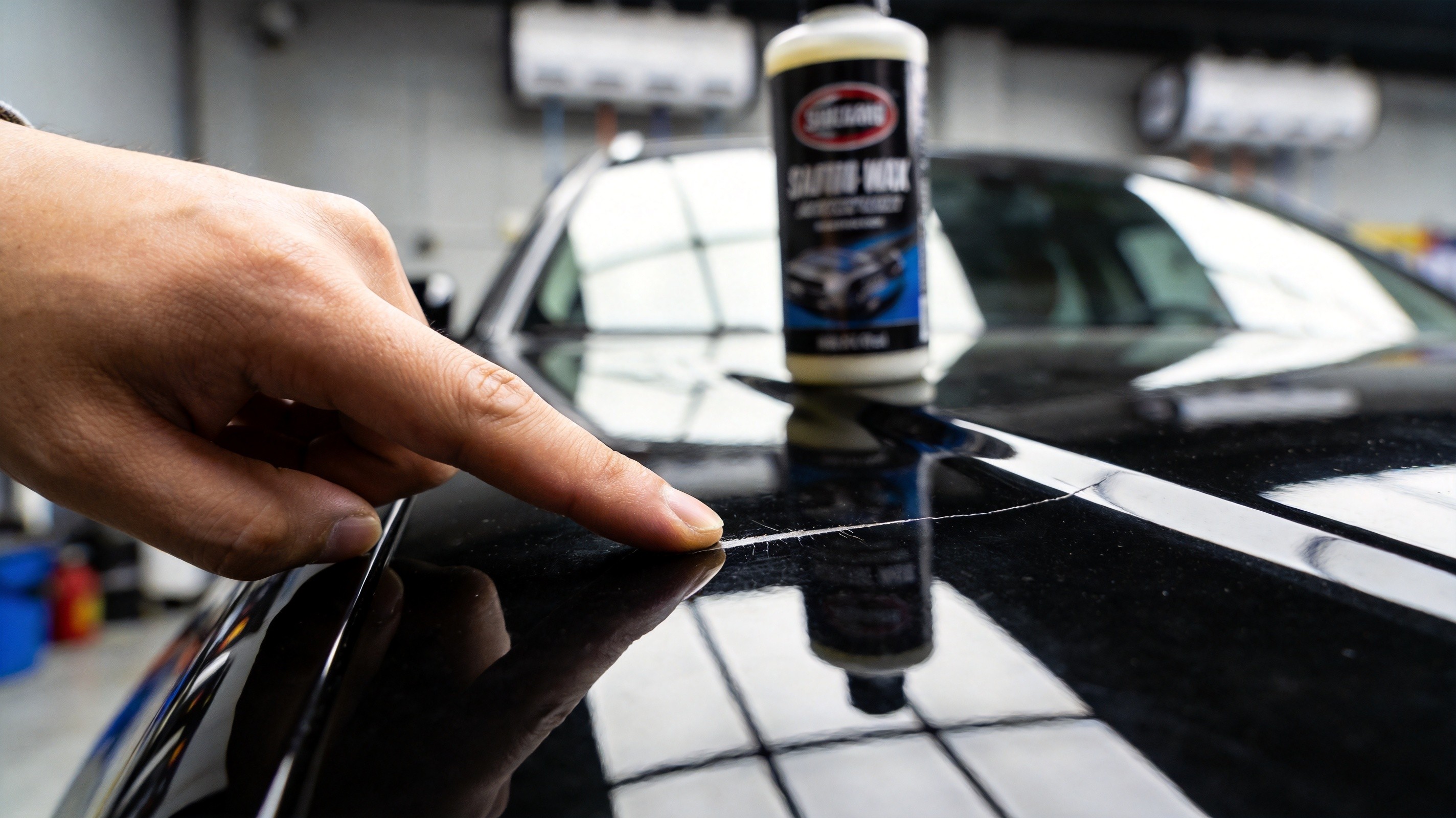

用你的指甲，**横向（垂直于划痕方向）**轻轻划过划痕。注意是横着划，不是顺着划痕方向滑过去。只有横向才能感知到划痕的凹槽深度。
划完之后根据手感分四档：
第一档：指甲顺畅滑过，无感 划痕极浅，只在清漆层最表面，深度一般不到3微米。这种通常是太阳纹、发丝痕，属于最轻微的漆面损伤。中抛或者直接细抛就能处理干净。
第二档：指甲略有阻力，但没有被卡住 划痕在清漆层内，深度大概3-10微米。算是中度浅划痕，中抛加细抛两道工序搞定。
第三档：指甲轻微卡住，能感觉到凹进去 划痕比较深了，大约10-20微米，还在清漆层里但已经接近极限。这种情况得从粗抛开始，粗抛→中抛→细抛三道工序一道不能省。
第四档：指甲明显卡住，凹槽感很强 划痕大概率已经穿透清漆层，伤到色漆甚至底漆了。深度超过20微米。这种划痕抛光没法完全去掉，老老实实去补漆或者喷漆。
指甲测试法的精髓在于”横向”。顺着划痕方向摸，再深的划痕你都摸不出来。一定要垂直划过。
二、喷点水就知道：划痕深浅的”水测法”
水测法跟指甲测试法配合使用，双保险。原理特别直观——水能填充划痕的微观间隙，改变光线折射。
怎么做？
往划痕上喷点水，或者用湿布擦一下，然后观察变化：
- 划痕消失或明显变淡了 → 划痕只在清漆层内，水填满了微观裂缝，光线折射恢复正常。可以抛光去除。
- 划痕纹丝不动，颜色没变化 → 划痕已经穿透清漆层到色漆甚至更深，水的折射率弥补不了这么深的沟壑。抛光无法完全修复。
水测法为什么准？因为水的折射率大概是1.33，跟清漆层的折射率（约1.5）比较接近。划痕在清漆层内时，水填进去就能让光线”以为”漆面是平整的，划痕就”隐形”了。但划痕穿透清漆层后，水的折射率差距就兜不住了。
有个老美容师跟我说过：“你拿不准能不能抛的时候，喷点水看看。水能’修好’的，抛光一定能修好；水都’修不好’的，你就别跟清漆层较劲了。“
三、用眼睛看：划痕深浅的”目视判断法”
在自然光或者强光手电下，从不同角度观察划痕区域。45度斜角照射是最佳观察角度，能最大限度暴露划痕细节。
根据划痕的视觉特征，大致能判断出深度：
| 划痕表现 | 深度判断 | 所处层次 |
|---|---|---|
| 白雾状痕迹，沾水后消失 | 极浅（<3μm） | 仅清漆层表面 |
| 颜色略淡但仍与车身同色 | 较浅（3-10μm） | 清漆层内 |
| 出现不同颜色（灰/白/黑等底漆色） | 较深（>20μm） | 穿透清漆层 |
| 出现银色或金属光泽 | 极深 | 金属层暴露 |
这里有个关键知识点：为什么浅划痕看起来是白色的？
清漆层本身是透明的。当它被划伤后，划痕处形成了无数微小的不规则折射面，光线打上去发生散射而不是定向反射，肉眼看到的就是”发白”。用水一淋，水填平了这些微裂缝，光线重新规整反射，白痕就暂时消失了。
如果划痕处能看到灰色、白色或黑色（跟车身颜色不一样的底色），那就是底漆暴露了。如果看到银色金属光泽——恭喜，你看到车身的金属板材了。这两种情况都不在抛光的解决范围内。
四、能不能抛光的硬标准
指甲测试法、水测法、目视判断法——三种方法交叉验证之后，你需要一个清晰的判断标准。
能抛的五条标准
- 指甲横向划过不卡或仅轻微卡顿
- 喷水后划痕消失或明显变淡
- 划痕处颜色与车身一致（只是白雾状）
- 看不到底漆颜色（灰/白/黑）
- 没有金属裸露、没有锈蚀
五条全满足 → 放心抛。
不能抛的五条红线
- 指甲明显卡住，凹槽感很强
- 喷水后划痕完全不变
- 肉眼可见底漆颜色或金属光泽
- 划痕处已经开始生锈
- 清漆层厚度低于30微米（需要测厚仪）
碰到任何一条 → 别硬抛，要么补漆，要么找专业门店评估。
五、别忽视一个前提：你的清漆层还剩多厚？
判断划痕能不能抛，还有一个容易忽略的前提——清漆层还剩多少。
清漆层就是抛光操作的对象。每一次抛光都会磨掉一层清漆，粗抛一次大约磨掉3-5微米，精抛一次磨掉1-2微米。清漆层磨完了，下面就是色漆层，再磨下去就是底漆了。
不同车系的清漆层厚度差异很大：
| 车系 | 清漆层厚度 | 安全抛光次数（全生命周期） |
|---|---|---|
| 日系（卡罗拉、飞度等） | 25-35μm | 约4-6次 |
| 德系（宝马3系、奥迪A4等） | 40-60μm | 约6-10次 |
| 美系（中等） | 35-50μm | 约5-8次 |
日系车的清漆层天生薄，可抛光的空间本来就小。如果你的日系车已经抛过三四次了，再来一道深划痕，可能真的没有足够的清漆层给你磨了。
有个习惯建议：每次抛光前用漆面测厚仪量一下，建立清漆层厚度档案。不用每次量全车，重点量经常抛光的区域就行。这玩意儿几十块钱一支，省得你把清漆层磨穿了都不知道。
六、不同深度划痕的处理方向（概要）
知道划痕深浅之后，处理方向大致是这样的：
| 划痕深度 | 程度 | 处理方向 |
|---|---|---|
| <3μm（发丝痕/太阳纹） | 极浅 | 细抛/还原+保护蜡 |
| 3-10μm（浅划痕） | 较浅 | 中抛→细抛两道 |
| 10-20μm（较深划痕） | 较深 | 粗抛→中抛→细抛三道 |
| >20μm（穿透清漆层） | 深度 | 补漆/喷漆，干燥后再抛光 |
| 见金属/锈蚀 | 极深 | 钣金修复→补漆→抛光 |
核心原则就八个字：能用细就不用粗。 能两道工序解决的别上三道，能细抛搞定的别上粗抛。每一次粗抛都是在消耗清漆层——这可是不可逆的。
具体到每一级划痕的完整处理流程、盘蜡搭配、转速参数，后续会单独展开讲。今天先把”能不能抛”这件事搞清楚。
七、实操中常用的产品搭配思路
判断完划痕深度，选对产品是下一步。这里说一个基本的搭配逻辑：
浅划痕（指甲不卡）： 直接用中抛蜡或还原剂就行。比如点页J3三合一抛光蜡（中抛蜡），研磨颗粒3-10微米，配DA双动抛光机+细海绵盘，中低速走一遍基本能搞定。如果只是太阳纹级别，点页J5镜面还原剂（精抛蜡）配合超细海绵盘就够了。
中等划痕（指甲轻微卡住）： 需要从粗抛开始。点页J2水性抛光蜡（粗抛蜡），研磨颗粒大于10微米，配短羊毛盘或硬海绵盘，先把划痕磨平。然后J3中抛蜡过渡消痕，最后J5镜面还原剂收光。三道工序，一步不能跳。
处理完之后的保护： 抛光结束后漆面处于”裸奔”状态，必须立刻上保护层。可以用点页X1速效液体蜡快速上光保护，喷上去擦匀就行，500ml一瓶能用很多次。
记住一个搭配铁律：粗蜡配硬盘，细蜡配软盘。粗抛蜡配软盘会”打滑”没有切削力，精抛还原剂配羊毛盘反而会留下新的旋纹。
几个容易踩的坑
划痕处理这件事，70%的问题出在”没判断清楚就动手”。不是所有划痕都需要抛光，也不是所有划痕都能抛光。花两分钟用指甲划一下、喷点水看一下、打光瞧一瞧，搞清楚深度再决定方案，比你稀里糊涂上手抛半天结果把漆面搞穿要强一百倍。
判断完了，确认能抛，再考虑用什么机器、什么盘、什么汽车抛光蜡、什么转速。顺序不能乱。
关于不同深度划痕的具体处理流程、盘蜡搭配细节，点页科技后续会逐一展开。关注点页，少走弯路。
